上海市崇明县陈家镇实验生态社区4号公园配套用房

项目名称：上海市崇明县陈家镇实验生态社区4号公园配套用房

建筑面积：5511.2平方米

开发单位：上海陈家镇建设发展有限公司

项目地址：陈家镇实验生态社区4号公园内

设计及绿建咨询单位：华东建筑设计研究院有限公司

建筑类型：展览类建筑

建成时间：2015年底

曾获奖项：2015年度国家绿色建筑“三星级绿色建筑设计标识证书”、2015年“上海建筑学会第六届建筑创作奖佳作奖”、2015年度上海市绿色建筑贡献奖

设计说明

项目位于陈家镇实验生态社区4号公园内，位于生态公园的景观主轴上，作为整个生态公园的配套服务中心，项目负担了生态社区的展示功能与公众活动功能。总建筑面积为5511.2平方米，用地面积55816.9平方米。建筑设计采用极简的“一”字形体，方正简约。宽约20m，长约100m、二层外挑3m，并在两侧设置自然堆土草坡，使二层外挑的形体漂浮在公园的绿意之中。通过与周边环境特点相融合的生态环境营造、不利朝向下建筑本体被动节能设计策略、充分利用场地资源条件的能源系统优化及耦合、“雨水—河道—水景—绿化”四位一体的非传统水利用方案、室内空气质量监控与调节等多项技术集成，实现绿色三星设计目标。

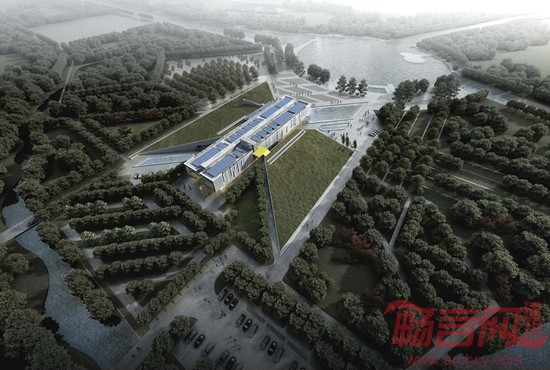

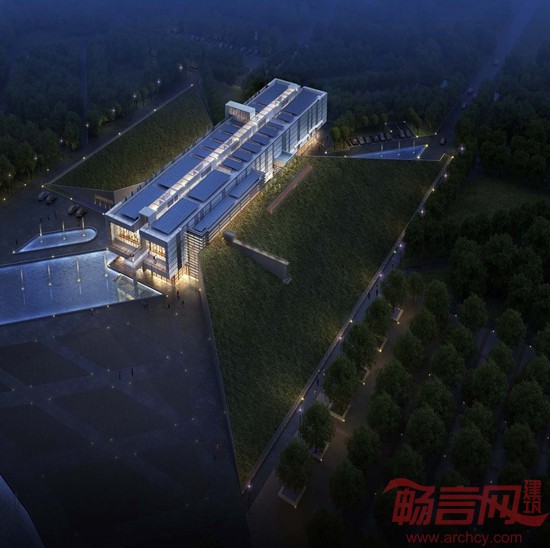

鸟瞰图

（1）与周边环境特点相融合的生态环境营造

根据项目位于生态公园景观主轴上的独特位置特点，综合考虑建筑形态、风场优化、场地径流控制及建筑本身隔热性能等多项因素进行设计优化。

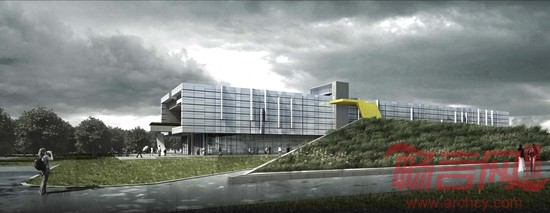

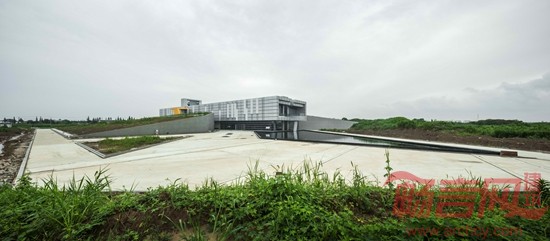

1）融入环境的整体布局与风环境改善：将建筑沿景观主轴方向布置，在建筑东、西两侧多功能厅、书法室和西侧机房顶部设置自然堆土坡，既能减小建筑体量对环境的影响，起到引导游客的作用，还可以利用土坡遮挡冬季寒风，引导夏季风进入室内。

2）增强雨水调蓄的大面积绿化与透水地面设置：设计大面积复层绿化，并设置透水混凝土、透水沥青与透水胶粘石路面，使雨水能充分入渗与调蓄，总透水地面占室外面积比例达95.6%。

3）充分利用场地堆坡的屋顶绿化设置：利用屋面土坡设置植草绿化，面积1230.8m2，占屋顶可绿化面积的30.4%，使建筑与周边公园绿化融合于一体，有利于调节微气候，增强屋顶的隔热性能。

（2）不利朝向下建筑本体被动节能设计策略

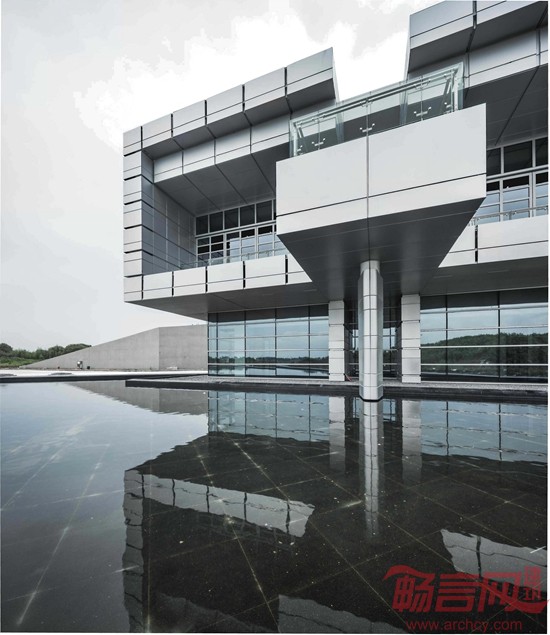

1）充分利用建筑体形自遮阳、适当设置固定百叶的遮阳设计：针对建筑东西不利朝向，首先利用东西侧8.1m高土坡及二层建筑出挑、玻璃内凹等设计手法对玻璃幕墙部分进行自遮阳，可减少西向43.73%的辐射量。同时在二层东、西外墙外设穿孔铝板幕墙对整个立面进行遮阳，大幅降低建筑负荷。在此基础上根据遮阳分析，在需要遮阳的二层东南侧玻璃幕墙外设置少量固定的横向金属百叶补充遮阳，使整个建筑夏季所受太阳辐射均控制在较低的水平。

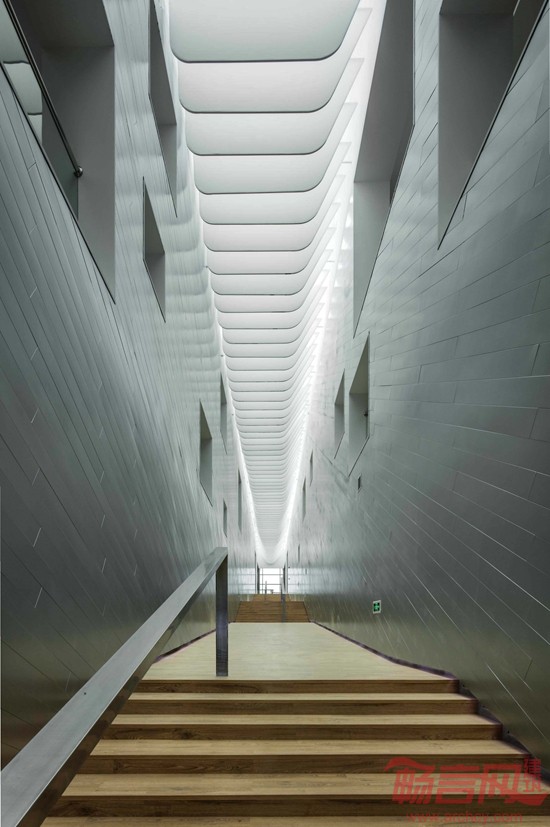

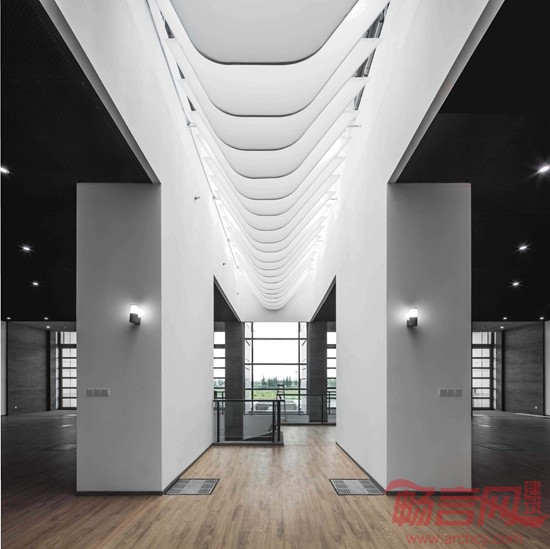

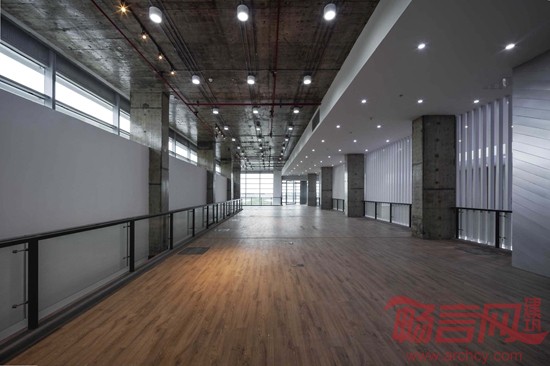

2）采光天窗、隔墙窗洞与导光管相结合的采光优化设计：根据建筑展厅的功能性质，为防止眩光，东、西向只设置了矮窗与窄竖条窗并利用穿孔铝板进行遮挡。为改善采光效果在展厅及中部坡道顶部增设采光天窗，采光系数可由1.15%提高到4.41%。同时对内部隔断优化，坡道两侧墙上开设墙洞，增强中部天窗对二层空间的间接采光效果。此外，东侧土坡下书法交流中心上部对应位置分散设置10个导光管，将天然光引入到草坡下的交流中心空间，采光系数由1.23%提高到3.58%。

3）开放式幕墙、中转窗与拔风天窗合理组织风路的自然通风设计：利用东西两侧墙的矮窗与竖向条窗组织通风，将外层穿孔幕墙为开放式。南北两侧设置落地中转窗，可以全部打开通风。中轴顶部设置拔风天窗，内部设置中庭与上下连通的坡度，使气流上下贯通。90%的房间通风换气次数超过5次/小时。

（3）充分利用场地资源条件的能源系统优化及耦合：结合项目周边资源现状及建筑负荷特点，提出地埋管及地表水复合式系统解决建筑全年空调用能需求。基于全年土壤冷热平衡，提出夏季采用湖水换热系统调峰措施：地埋管换热器按照承担80%的冷负荷、湖水换热器承担20%的冷负荷。该系统全年节能率达21.33%。基于性能化分析软件，提出地源热泵全年优化运行控制策略，实现系统高效运行。结合项目有生活热水需求的特点，同时作为地埋管全年冷热平衡的措施之一，地源热泵机组采用带冷凝热回收功能，夏季回收部分冷凝热，供生活热水供热，年节省运行费用约1万元。

（4）采用高效节能设备及系统：采用转轮热回全热回收及板式全热回收新风机组，提高能源回收利用率，年节约空调运行能耗18142kWh，年节约电费1.53万元；全空气系统过渡季节采用加大新风量措施，最大新风达到50%以上，充分利用自然冷源；部分空调末端采用VAV系统、空调箱送风机及排风机设置变频器、空调系统侧采用变流量系统，部分负荷下实现节能运行；在多功能厅、信息中心人员密度变化大的房间设CO2浓度传感器，根据人员密度变化调节新风运行。提高室内人员舒适度，减少新风运行能耗。

（5）“雨水—河道—水景—绿化”四位一体的非传统水利用方案：结合能源中心建筑所在地水资源特点和场地特点，提出了与水景、绿化相结合的“雨水—河道—水景—绿化”四位一体的非传统水利用方案，对屋顶场地与绿化雨水进行回收，并利用景观水池、河道等对雨水调蓄达到水资源综合利用：河道和水景提供雨水调蓄储存空间，绿化提供雨水入渗场所，有效防止城市内涝。水景和绿化为雨水提供处理场所，避免雨水对河水造成污染。雨水和河水是水景补水和绿化灌溉水源，提供室外场地的用水需求，提高非传统水源利用率。项目非传统水源利用率达到70.91%。实现年节约运行费用5.09万元。

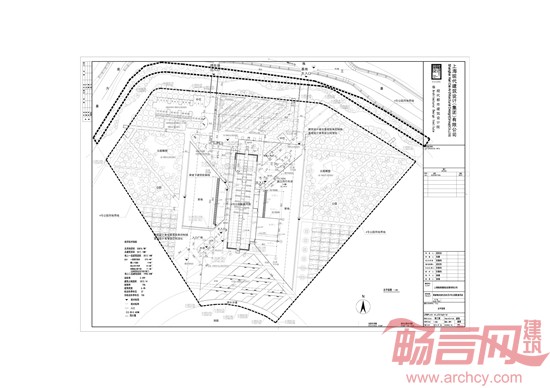

总平面图

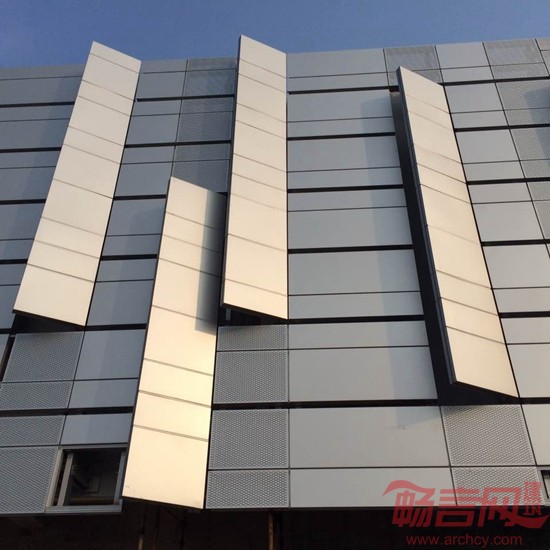

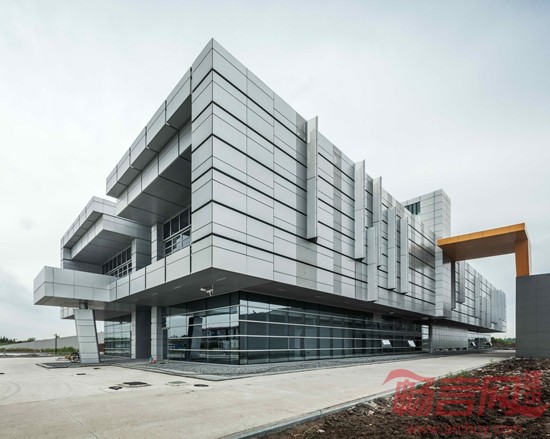

穿孔铝板遮阳

光导管采光-室内

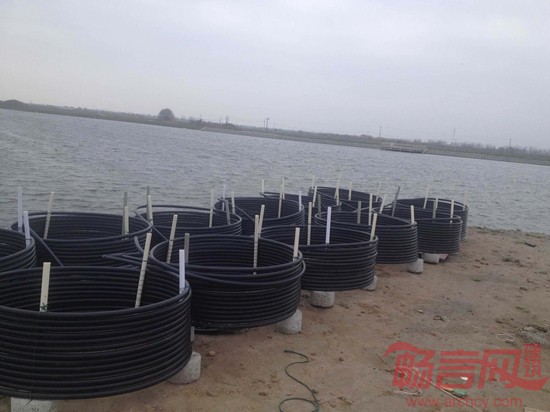

湖水换热盘管
