二、主要技术参数

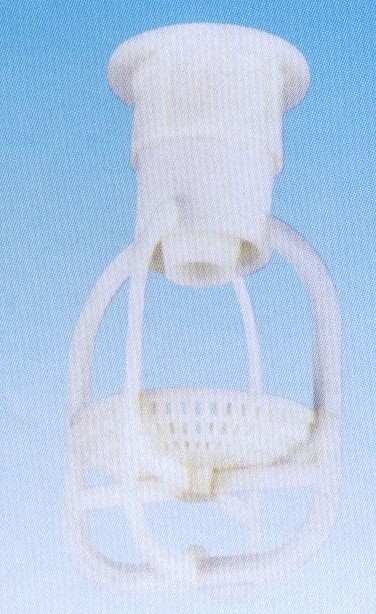

C、旋混式曝气器

一、结构和特点

旋混式曝气器是一种新型曝气装置，是在常用的螺旋曝气器，散流式曝气器，金山型曝气器的基础上进行研制，改进的一种新型曝气装置，该产品具有结构简单，重量轻、耐腐蚀、氧利用率高，不易堵塞和安装方便等特点。

旋混式曝气器采用多层螺旋切割的形式进行充氧曝气，当气流进入混流式曝气器时，气流首先通过二道螺旋切割系统切割后进入下层的多层锯齿形布气头，进行多层切割，使气泡切割成微气泡，这样大大提高了氧的利用率，具有布气均匀，充氧效率高的特点。

旋混式曝气器是采用ABS尼龙制成，主要由多层锯齿布气头，螺旋切割系统及连接管组成

二.适用范围

旋混式曝气器适用于各大、中、小型的工业废水和城市生活污水的活性污泥法生化处理，生物接触氧化法污水处理的曝气装置以及调节池的预曝气，广泛适用于生物自理推流式及混合型的各种曝气池内。

三．主要技术参数

外型尺寸：Φ260×H210

充氧效率：当水深4m时，η=16-20%

服务面积：0.45-0.55m2/个

D．散流式曝气器

一． 结构和特点

散流式曝气器是由锯齿形曝气头、锯齿形散流罩、导流板、进气管组成，呈倒伞形。散流式曝气器主要由液体剧烈混掺作用，气泡的二次切割作用和散流罩的扩散作用来完成充氧。

散流式曝气器具有动力效率高、布气范围大、池内水体流速均匀、流态好、不堵塞、不短路、造价低等特点。

二．主要技术参数

外型尺寸：Φ600

氧利用率：当水深4.6m时，η=8.2%

动力效率：2.46kgO2/kwh

服务面积：2.5-4m2/个

B.动态曝气器

一．结构和特点

动态曝气器是由曝气筒体、空气分配盘、阻止板、小球体、格网构成。是通过高速气流紊流运动和多个小球体旋转碰撞切割小气泡来实现高效充氧的。

动态曝气器停止使用后，小球体漂浮形成覆盖层堵住格网，使污泥不能进入筒体，避免堵塞现象。

二．主要技术参数

外型尺寸：Φ

氧利用率：当水深4.4m时，η=14.33%

动力效率：1.53kgO2/kwh

服务面积：0.36-0.5m2/个

C． 可变微孔曝气软管

一． 结构和特点

可变微孔曝气软管是化纤增强改良塑料，耐酸耐碱性能好。软管壁厚只有2mm，表面均布着气孔。曝气时，软管鼓胀，气孔在水中产生中、微孔气泡；停止曝气时，软管受静水压力作用而压扁，在一定程度上避免了污泥倒灌和气孔堵塞。

可变微孔曝气软管的气道短而直，气压损失小，产生的气泡上升慢，布气均匀，氧利用率高。

二．主要技术参数

型号：φ65

氧利用率：η=10-16%

动力效率：1.56-11.47kgO2/kwh

服务面积：0.5-1m2/个

软管耐压强度：1kg/cm2

三．设计参考建议

1、设计时技术参数取值：曝气量3m3/m•h，氧利用率12%。

2、软管距池底一般为300-500mm，可按水质，去除负荷，需气量的不同情况设计而定。

3、在一定范围内，多根曝气软管（一般不超过十根）可与一根空气分配管相连接成一组，由一个阀门来控制，为使该组所有曝气管的供气量均匀，需考虑空气分配管的管径要适当放大，以形成空气包缓冲的作用。

4． 如在活性污泥法，尤其是序批式活性污泥法（SBR）处理装置中应用曝气软管时，建议在设计中增加排污措施，以备必要时可将管内污泥排出。

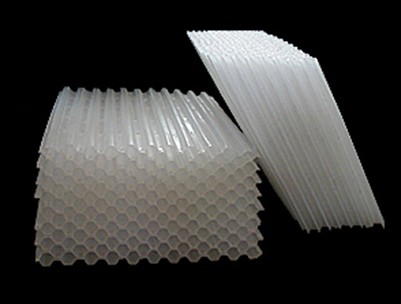

13.全塑共聚级蜂窝斜（直）管

结构和特点:

六角形蜂窝填料有斜管和直管两种形式。采用乙丙共聚级塑料为材料，红外线恒温机械热压成型，比表面积大，色白、安全无毒、耐腐蚀、耐老化。

斜管主要用于给水净化和工业、生活废水处理的除砂和快速沉淀、隔油分离以及尾矿浓缩等。直管主要用于生物接触氧化池、生物滤塔、生物转盘的微生物载体。

主要技术参数

斜长：1000mm

壁厚：0.4-0.8mm

倾角：60°

孔径：    φ25   φ30    φ35   φ50   φ80

V0（mm/s）：3.5    2.8     2.5     1.35    1.2

14. 喷头系列

A． 多面空心球

种类：φ25 φ50

性能：1.气速高、叶片多、阻力小。

2.比表面积大，可以充分解决气液交换。

3．该产品具有生产能力大、阻力小、操作弹性大等特点。

用途：广泛应用于除氯气、除氧气、除二氧化碳等环保设备中。

φ25  8.5万只/m3

φ50  1.15万只/m3

B．阶梯环

种类：φ25×12.5     φ50×25

性能：在鲍尔环的上口增加了45度喇叭口。通用量大、降压高、喷淋密度低。可在压力低到0.1毫米汞柱中工作使用。

用途：广泛用于酸雾净化塔

φ25×12.5         8.15万只/m3

φ50×25          1.074万只/m3

C．排水帽、滤水帽

种类：1.20×13梅花型，分长、中、短、超长型。

2.塔型排水帽

性能：既能防止阴阳树脂外流，又保证流量。

用途：广泛用于软化水质的组合式、回程式、离子交换柱设备，以及过滤设备的滤水装置。

D． 高效快速纤维滤料

高效快速纤维球滤料适用于深层技术直接过滤的过滤设备。

高效快带纤维球滤料呈现柔性、可压缩、孔隙率大（见表），截污能力强；工作时滤层孔隙上疏下密，符合理想滤层的孔隙分布；比重略大于水，易反冲洗，材质优良有较强的耐磨性和抗化学侵蚀性能。

涤纶纤维性能

强度 吸湿率 相对湿强度 比重 热性能 耐日光性 耐酸性 耐碱性 耐磨性 耐微生物

4-6g/旦

比棉花高一倍，比羊毛高三倍 0.4-0.5%(20℃RH65%) 100% 1.38g/cm3 软化点:238~240℃;熔点255~260℃ 优良 35%HCl;

75%H2SO4;

65%HNO3.

对强度无影响 10%NaOH;

28%NH3H2O.

对强度无影响 优良 不霉不蛀

几处滤料孔隙率比较

滤料 磁铁矿砂 砂子 阳泉煤 破碎页岩陶粒 纤维球

总孔隙率 49.5% 50% 51.3% 70.3% 92-95%

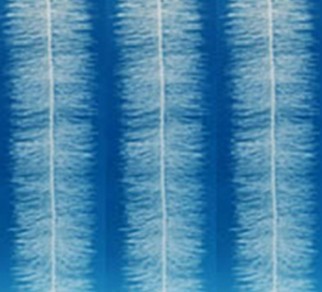

15. 弹性立体填料

一． 结构与特点

立体弹性填料是继硬性、软性、半软性之后的一种最新颖、最经久耐用、价格低廉的新型填料，是我公司经大量实验和长时间生产运行证实的理想的载体填料。材质采用聚烯烃类中耐腐、耐温、耐老化的优质塑料及聚酰胺品种，混合亲水吸咐抗热氧等助剂。该填料弹性丝条有微毛刺，波纹表面无静电，丝条里有气孔，既可增加比表面积，又能提高挂膜驯化速度。

填料的弹性丝呈平行排列，空隙均匀，安装后平面没有短流区，每层填料均具有再次布水、布气能力，整体组装后具有对气泡多层次碰撞切割能力，使气泡非常细碎与均匀，能大幅度提高氧的转移速率、氧的利用率和氧的动力效率，该填料挂膜后比表面积增大，强度高，长期使用不变形。在厌氧处理装置中，能对厌氧菌起到良好的截留作用，提高了高浓度污水有机含量的消化，增加了产气量。

二． 技术指标

产品名称 规格 比表面积（m2/m3） 空隙率

% 成膜重量kg/m3

弹性立体填料 Ф150 50~300 >99 50~110

Ф180

Ф200

注：产品规格也可根据用户进行加工。

三． 适用范围

该填料非常适用于石油、化工、造纸、印染、生活污水和供水微污染等各种浓度的好氧、兼氧和厌氧等工艺中。

废水浓度（CODcr）（mg/l） BOD5/CODcr 温度（℃） 酸碱性（pH）

好氧 100~2000 ≥0.3 4~40 5~8

兼氧 1000~10000

厌氧 5000~30000

四． 安装说明

1． 弹性填料系用特制的塑料薄膜袋收伞式包装。安装时首先要去掉包装袋，将填料单元放置在热水中进行复原，热水温度在85℃为宜。

2． 产品贮存不宜在室外长时间堆放，避免阳光紫外线及严寒冰冻，影响产品使用寿命。

3． 填料组装吊挂时应拉紧，以免运转时产生互绕。安装完毕后，宜进清水浸泡，进行短时间曝气，使丝条最大限度地得到舒展。

工程案例







工程名称	工程规模（ m3/d）	废水类别
寿光新龙电化集团聚氯乙烯有限公司	1600m3/d	Pvc母液废水
山东丽村生物科技有限公司	150m3/d	精制棉废水
KOB青岛医用器材有限公司	1300m3/d	纺织染整废水
青岛中管新能源有限公司	40m3/d	含油废水
新发药业有限公司（东营）	100m3/d	制药废水
济南市金属材料防腐厂	20m3/d	电镀废水
山东鲁抗生物农药有限公司	13m3/d	制药废水
招远利奥橡胶制品污水处理项目	2000m3/d	橡胶废水
青钢兖焦焦化废水处理工程	1000m3/d	焦化废水
新发药业有限公司二期	500m3/d	制药废水
山东光大日月油脂股份有限公司	200m3/d	纤维素废水
新疆光大山河化工科技有限公司	2500m3/d	精制棉废水
玲珑轮胎废水处理补充协议	1000m3/d	橡胶废水
烟台中瑞化工有限公司	80m3/d	化工废水
兖州明升新材料有限公司	300m3/d	化工制药废水
潍坊双星农药有限公司	96m3/d	农药废水
山东恒通化工股份有限公司	1600m3/d	Pvc母液废水
滨州浴阳铝业有限公司	100m3/d	有色金属废水
日照海润食品有限公司	30m3/d	食品加工废水
泰安昌林化工有限公司	20m3/d	化工废水
青岛海晶化工集团有限公司	1440m3/d	Pvc母液废水
湖北楚阳科技有限公司	350m3/d	化工制药废水
寿光市煜源化学有限公司	200m3/d	化工废水
东莞市高旭新材料有限公司	100m3/d	化工废水
山东潍坊双星农药有限公司	230m3/d	制药废水
山东海泉集团有限公司（东营）	100m3/d	二胺废水
苍山翔地制管有限公司	200m3/d	制管废水
山东光大科技发展有限公司二期	240m3/d	纤维素废水
冠县港海薄板有限公司	151 m3/d	酸洗废水
东营益美得化工有限公司	100 m3/d	塑化剂废水
山东新发药业有限公司（三期）	3000m3/d	制药废水
山东金星科技发展有限公司	500m3/d	发酵废水
山东一滕化工股份有限公司	1000m3/d	发酵废水
济南福瑞达药业有限公司	1200m3/d	发酵废水
